| 브랜드 이름: | Suzhou Desisen (DSS) Electronics |
| 모델 번호: | DSS-1020 |
| 모크: | 1 세트 |
| 가격: | USD $5999 |
| 지불 조건: | L/C,T/T |
| 공급 능력: | 100 세트 |

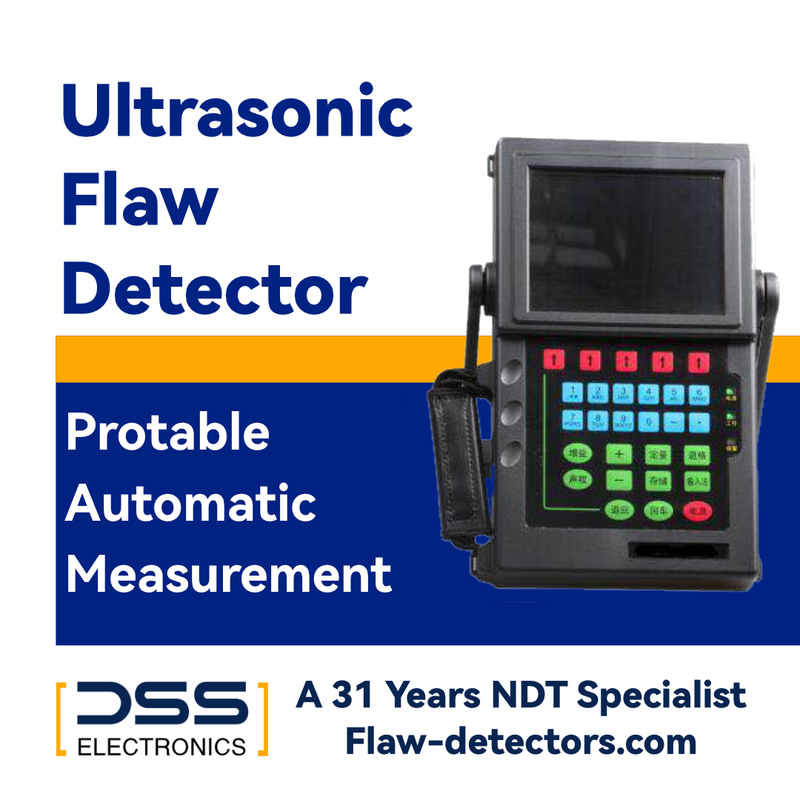

DSS-1020은 바이폴라 스퀘어파, 표준 스퀘어파, 스파이크파 펄서의 세 가지 첨단 여기 기술을 통합한 최첨단 디지털 초음파 탐상기입니다. 이러한 조합은 안정적인 성능, 뛰어난 휴대성, 사용자 친화적인 작동, 높은 비용 효율성을 보장합니다. 이 기기는 새로운 압력 용기 규정 TSG R0004-2009에 따라 설계되었으며 유럽 표준 EN12668-1:2010과 완벽하게 호환됩니다. 산업용 TFT 디스플레이(640x480)는 실외 및 직사광선 조건에서도 뛰어난 가독성을 보장합니다.
6~8시간 연속 작동을 위한 고성능 리튬 배터리를 장착하고 무게가 1.3kg에 불과한 DSS-1020은 석유화학, 압력 용기, 발전, 철도 운송, 국방 등 다양한 산업 분야에서 이동형 또는 고고도 비파괴 검사 응용 분야에 완벽하게 적합합니다.
뛰어난 신호 처리: 첨단 회로 설계로 결함 에코 신호를 빠르고 정확하게 표시하고 분석할 수 있습니다. 미약한 신호의 미세한 변화와 세부 사항에 즉각적으로 반응하여 에코 데이터의 실시간 무결성과 진정성을 보장합니다.
첨단 펄스 생성: 최첨단 스퀘어파 및 바이폴라 스퀘어파 여기 기술은 뛰어난 침투력과 높은 신호 대 잡음비(SNR)를 제공하여 감쇠가 심한 재료 또는 두꺼운 공작물 테스트에 이상적입니다. 스파이크파 펄서는 조정 가능한 펄스 폭, 전압 및 댐핑과 결합되어 얇은 공작물 및 복합 재료 검사에 뛰어난 해상도를 제공합니다.
향상된 신호 품질 및 분석: FIR(유한 임펄스 응답) 디지털 필터링 기술은 신호 대 잡음비를 더욱 향상시킵니다. 통합 프로브 스펙트럼 분석 기능을 통해 프로브 성능 특성을 보다 자세하게 평가할 수 있습니다.
규제 준수 및 데이터 관리: EN12668-1:2010을 완벽하게 준수하도록 설계되었습니다. 이 장치는 새로운 압력 용기 규정 TSG R0004-2009의 엄격한 요구 사항을 충족하여 데이터의 지속적이고 장기적인 기록 및 저장을 지원합니다.
자동화되고 효율적인 보정: 재료 음속, 프로브 지연 및 프로브 각도(K 값)에 대한 자동 보정 기능을 제공합니다. 또한 DAC(거리 진폭 보정) 및 AVG(거리-이득-크기) 곡선을 생성하고 적용하는 편리한 프로세스를 제공합니다.
다양한 연결성: USB HOST 인터페이스를 통해 외부 USB 드라이브를 사용하여 데이터를 쉽게 전송할 수 있습니다. 선택 사양인 Wi-Fi 모듈을 사용하면 다른 장치와의 원활한 무선 통신이 가능합니다. HDMI 비디오 출력은 시연 및 교육 목적으로 완벽합니다.
정밀 위치 서비스: 통합된 Beidou, GPS 및 LBS 위치 모듈은 검사 현장의 빠르고 정확한 지리적 위치 정보를 제공합니다.
위상 배열 업그레이드 가능성: 이 기기는 외부 위상 배열 모듈을 장착하여 위상 배열 시스템의 고급 검사 기능을 제공하도록 업그레이드할 수 있습니다.
사용자 정의 옵션: 입력/출력 모듈(예: 동기화 트리거 출력, 알람), 정전식 터치스크린 및 프로그래밍 가능한 메뉴 바로 가기를 포함한 사용자 정의 사용자 지정을 제공합니다.
인체 공학적 디자인: 구조와 외관이 인체 공학적으로 최적화되었습니다. 다각도 스탠드와 핸들을 갖추고 있으며 무게가 약 1.3kg(배터리 및 충전기 포함)으로 작동 및 휴대성이 매우 편리합니다.
| 기능 | 사양 |
|---|---|
| 감쇠기 오류 | 12dB±1dB |
| 등가 입력 노이즈 | ≤ 80 × 10^-9 V/√Hz |
| 펄스 유형 | 스파이크파, 네거티브 스퀘어파, 바이폴라 스퀘어파 |
| 전송 전압 | 50V ~ 250V, 50V 단위로 조정 가능 |
| 작동 모드 | 단일 프로브, 이중 프로브(TR) |
| 댐핑 | 400Ω, 80Ω |
| 작동 주파수 | 0.5 ~ 16MHz, 2개의 선택 가능한 대역폭 |
| 이득 | 0.0 ~ 110.0dB, 0.1, 1.0, 2.0, 6.0dB 단계로 조정 가능 |
| 재료 속도 | 1000 ~ 1500m/s, 연속적으로 조정 가능. 일반적인 재료에 대한 30개의 사전 설정 속도 값 포함. |
| 감지 범위 | 0 ~ 10,000mm(강철 종파), 최소 0.1mm 단계로 연속 조정 가능. |
| 정류 모드 | 양의 반파, 음의 반파, 전파, RF(무선 주파수) |
| 샘플링 주파수 | 400MHz |
| 게이트 및 알람 | 두 개의 독립적인 게이트. 선택 가능한 알람: 게이트 진입(양수), 게이트 이탈(에코 손실), DAC 곡선 알람. 알람 신호: 가청 및 시각적. |
| 측정 모드 | 피크, 플랭크(가장자리) |
| 디스플레이 | 5.7" TFT 컬러 LCD, 640 x 480 해상도 |
| 펄스 변위 | -7.5 ~ 3000 µs |
| 프로브 제로 오프셋 | 0 ~ 999.9 µs |
| 펄스 반복 주파수 | 25 ~ 800Hz, 자동 및 수동 조정 모드 |
| 수직 선형성 | ≤ 3.0% |
| 수평 선형성 | ≤ 0.2% |
| 감도 마진 | > 60dB(200Φ2 평저 홀 포함) |
| 해상도 | > 36dB(5P14 프로브 포함), ≥26dB(2.5P20) |
| 동적 범위 | ≥ 32dB |
| 거부(억제) | (0 ~ 90)%, 선형성 또는 이득에 영향을 미치지 않음 |
| 전자 노이즈 레벨 | ≤ 10%(250mm에서 강철 종파) |
| 커넥터 | BNC(Q9 유형); USB HOST; HDMI; 전용 위상 배열 모듈; 인코더 |
| 전원 공급 장치 | 메모리 효과가 없는 고용량 리튬 배터리, 8시간 이상 연속 작동 제공; 통합 충전기. ac 전원 220V |
| 초음파 표준 | EN12668-1과 호환; JB/T 10061-1999 표준 준수. |
| 무게 | 약 1.3kg(배터리 및 내장 충전기 포함) |
| 크기(H×W×D) | 251.5mm × 171mm × 62.5mm |
