| 브랜드 이름: | Suzhou Desisen (DSS) Electronics |
| 모델 번호: | DSS-PAUT28 |
| 모크: | 1 세트 |
| 가격: | USD $50000 |
| 지불 조건: | L/C,D/A,D/P,T/T |
| 공급 능력: | 100 세트 |
채널 매개변수 |
|
|
PA/TFM 모드
|
32:128 채널
|
|
UT 모드
|
2 채널
|
|
TOFD 모드
|
2 채널
|
기존 초음파 성능 지표 |
|
|
PRF
|
25Hz~ 10kHz
|
|
방출 전압
|
75V~ 250V (50Ω 부하)
|
|
펄스 폭
|
30Ns~ 1000ns, 단계 5ns
|
|
감쇠
|
400Ω , 80Ω
|
|
샘플링 주파수
|
100MHz
|
|
대역폭
|
다중 대역 범위 0.5MHz~ 20MHz (-3dB)
|
|
게인
|
0.0dB~ 110.0dB
|
|
감도 여유
|
≥ 60dB (협대역), ≥ 52dB (광대역) (2.5P20, 2000022 2 평저공)
|
|
수직 선형
|
≤3%
|
|
수평 선형
|
≤0.1%
|
|
해상도
|
≥26dB (2.5P20)
|
|
동적 범위
|
≥30dB
|
|
샘플링 주파수
|
100MHz
|
|
필터
|
하이패스, 로우패스, 다중 협대역
|
|
검출
|
정상, 역상, 전체 파형, 무선 주파수(TOFD 모드)
|
|
채널
|
이중 채널
|
|
최대 범위
|
10000mm (강철 종파)
|
|
측정 게이트
|
A,B,G
|
|
게이트 시작점
|
전체 범위
|
|
게이트 폭
|
게이트 시작점에서 전체 범위까지
|
|
게이트 높이
|
1~ 99%
|
|
알람
|
소리 및 빛 알람
|
|
측정 모드
|
경계, 피크
|
|
TCG
|
16시
|
위상 배열/전 초점 성능 지표 |
|
|
채널 수
|
32:128 채널
|
|
최대 조리개
|
32-요소 배열
|
|
최대 지원 배열 요소 수
|
128 배열 요소
|
|
초점 규칙
|
1024 이상
|
|
스캔 각도 범위
|
-89°~ 89°
|
|
보정 기능
|
음속, 지연, TCG, ACG, 인코더
|
|
검출 범위
|
1000mm
|
|
최소 각도 단계
|
0.1°, 자동 최적화 기능 포함
|
|
샘플링 주파수
|
100MHz, 10bit
|
|
검출
|
전체 파형
|
|
A 스윕 파형 높이 표시
|
최대 800%
|
|
조정 가능한 아날로그 게인
|
80dB
|
|
최대 반복 주파수
|
20kHz
|
|
방출 전압
|
20V~ 110V (50Ω 부하)
|
|
펄스 모드
|
양극성 구형파
|
|
펄스 폭
|
30Ns~ 1000ns, 단계 5ns
|
|
대역폭
|
다중 대역 범위 0.5MHz~ 20MHz (-3dB)
|
|
필터링
|
하이패스, 로우패스, 다중 협대역
|
|
트리거
|
인코더, 시간 기준
|
|
측정 모드
|
경계, 피크
|
|
디스플레이 판독
|
진폭, 음파 경로, 수평, 깊이
|
|
측정 해상도
|
0.5mm
|
|
스캔 유형
|
선 스캔, 섹터 스캔, C-스캔, D-스캔, 전 초점 방법(TFM)
|
|
스캔 길이
|
15미터 이상
|
|
스캔 속도
|
30mm/s 이상
|
|
TFM 이미징
|
실시간 2D
|
|
TFM 초점 수
|
최대 100만 포인트
|
|
3D 재구성 이미징
|
예
|

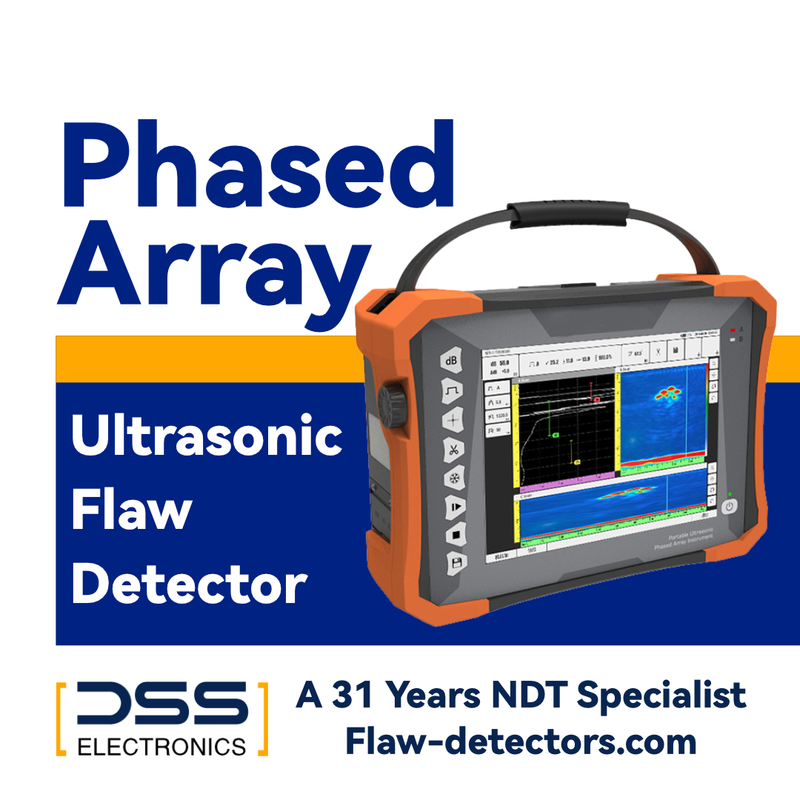

DSS-PAUT28은 32:128 검출 채널을 갖춘 최첨단 휴대용 위상 배열 초음파 검출기입니다. 이 다재다능한 장비는 다음을 포함한 포괄적인 검사 기능 세트를 통합합니다.기존 초음파
비행 시간 회절(TOFD)
전통적인 위상 배열
전체 초점 이미징
동시 TOFD 및 위상 배열 스위핑
(이중 배열 프로브 지원)견고한 현장 사용을 위해 설계된 DSS-PAUT28은
방수 및 내유성 패널과 직관적인 터치 스크린 작동을 자랑합니다.모든 검사에 대한 완전한 데이터 기록을 보장하여 지능형 위상 배열 초음파 검사 장비 솔루션을 선도합니다.주요 응용 분야:
다음에서 기존 및 특수 용접 검사:
현장 지원
온라인 지원
