| 브랜드 이름: | Suzhou Desisen (DSS) Electronics |
| 모델 번호: | FET-HY |
| 모크: | 1 |
| 가격: | personnally dicuss |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 100 |
Series Tube And Rod Eddy Current Automatic flaw detector
설명
와전류 비파괴 검사(NDT) 장치는 전도성 재료, 특히 금속의 표면 및 표면 근처 결함을 감지하기 위해 설계되었습니다. 전자기 유도의 원리를 사용하여 테스트 재료에 와전류를 생성하여 재료 무결성을 정확하게 평가할 수 있습니다.
감지 시스템은 고정밀 지연 마킹 모듈, 속도 측정 장치, 마킹 머신 및 범용 조절 가능 프로브 프레임을 장착하여 와전류 온라인 자동 결함 감지를 실현할 수 있습니다. 이 시스템은 내부 및 외부 클럭 제어와 동기식 알람 출력을 수행하며 고정밀 마킹 마크 폭을 제어할 수 있습니다. 적용 분야: 전력, 원자력 산업, 석유 및 가스 산업, 야금, 자동차, 항공 우주, 보일러, 액체 가스 운송 및 기타 산업 분야의 파이프 및 바의 비파괴 검사.
사양
와전류 결함 감지 파이프 장비의 매개변수
| 매개변수 | 사양 |
| 주파수 범위 | 64 Hz ~ 4 MHz |
| 게인 범위 | 0 - 90 dB (0.5 dB 단계) |
| 위상 회전 | 0° - 359° (1° 단계) |
| 필터 | 로우 패스, 하이 패스, 밴드 패스 |
| 게인 비율(Y/X) | 0.1~10 |
| 채널 | 다중 |
| 감지 속도 | 6 미터/초 |
| 감지 대상 | 강관, 강봉 |
| 균열 감지 정확도 | L×W×H 3mm×0.1mm×0.05mm |
| 파이프 검사 정확도 | 0.3mm 관통 구멍에서 8db (프로브 내 20mm) |
| 지연 마킹 시간 | 0-200s |
| 마킹 시간 | 1-32s |
| 프로브 여기 신호 진폭 | 1-8V |
| 작동 온도 | -15~55℃ |
| 보관 온도 | 85% 이하 |
| 작동 전압 | AC380±15V |
기타 설명
1, 관통 또는 회전 모드, 공작물의 다른 사양에 따라 적절한 감지 방법 선택
2, FET-HY 와전류 결함 감지 파이프 장비는 전체 튜브 및 로드 본체의 종방향 및 횡방향 결함 감지를 실현할 수 있습니다.
3, 초음파 와전류 통합 테스트를 실현하여 공작물 감지 품질을 완전히 보장할 수 있습니다.
4, 결함 발생 시 자동 알람 및 스프레이 마크
5, 감지 직경 범위FET-HY 와전류 결함 감지 파이프 장비
φ5-φ90mm 관통형,
φ20-φ90mm 관통형
φ90-φ273mm 관통형
φ273-φ1220 mm 회전형

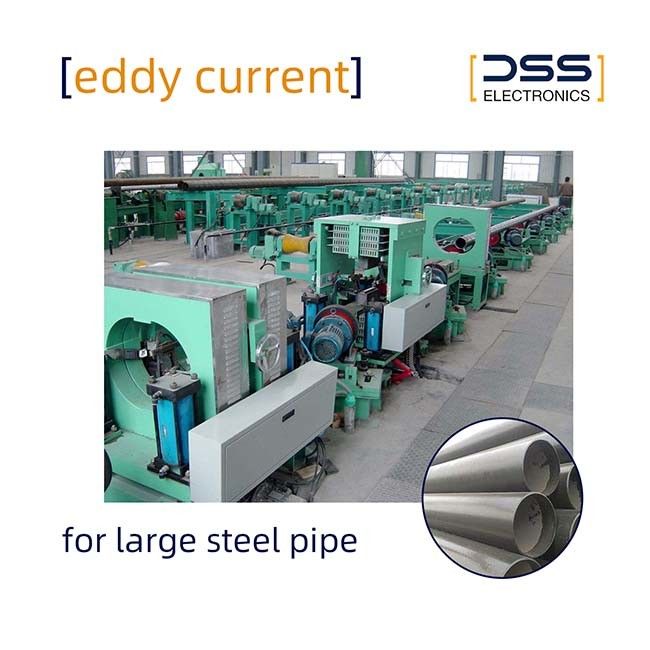

와전류 결함 감지 파이프 장비 i검사 현장 다이어그램
